MGBS-P-L2-AR-U-R-AZE-SH-158524 (BEST. NR. 158524)

MGBS-P-L2-AR-U-R-AZE-SH-158524 (BEST. NR. 158524)

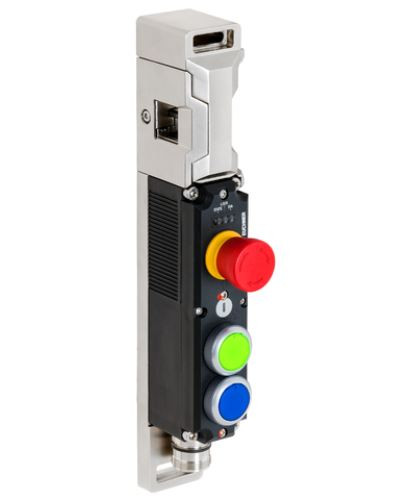

MGBS-AR, M23, Not-Halt, 2 Drucktaster, Türanschlag rechts

  • Zuhaltemodul (Griffmodul separat bestellen)
  • Türanschlag umstellbar, Werkseinstellung: rechts
  • Reihenschaltbar (Bis zu 20 AR-Geräte in Reihe)
  • Querschlussüberwachung
  • 2 Sicherheitsausgänge (Halbleiterausgänge)
  • Bis Kategorie 4 / PL e nach EN ISO 13849-1
  • Not-Halt
  • 2 Drucktaster (beleuchtet)
  • Mit Steckverbinder M23
  • Unicode
  • Türmeldeausgang

Elektrische Anschlusswerte

Absicherung
extern (Magnetbetriebsspannung IMP)0.5 ... 8 Aextern (Betriebsspannung UB)0.25 ... 8 AAnschlussleistung6 WBemessungsisolationsspannung Ui50 VBemessungsstoßspannungsfestigkeit Uimp0.5 kVBetriebsspannung DC
UUB24 V DC -15% ... +15% verpolsicher, geregelt, Restwelligkeit < 5 %, PELVEMV-Schutzanforderungengemäß EN IEC 60947-5-3Gebrauchskategorie
DC-1324V 150mA Magnetbetriebsspannung DC
UIMP24 V DC -15% ... +10% verpolsicher, geregelt, Restwelligkeit < 5 %, PELVMagnet-Einschaltdauer ED100 %Risikozeit nach EN 60947-5-3
Einzelgerätmax. 260 msSchaltlast
nach UL24V DC, Class 2 Schutzklasse
EN IEC 61140IIIStromaufnahme
IUB40 mAIIMP400 mATestimpulsemax. 1.0 ms Testimpulsintervallmin. 140 msVerschmutzungsgrad (extern, nach EN 60947-1)3
Bedien- und AnzeigeelementeBetriebsspannungUB VBetriebsstrom1 ... 50 mASpannungsversorgung
LED24 VStromaufnahme
LED10 mA
Not-HaltBetriebsspannung5 ... 24 VBetriebsstrom1 ... 100 mA
Meldeausgang OD, OIArt des Ausgangsp-schaltend, kurzschlusssicherAusgangsspannung0.8xUB ... UB V DCSchaltstrom1 ... 50 mA
Sicherheitsausgänge FO1A / FO1BArt des Ausgangs2 Halbleiterausgänge, p-schaltend, kurzschlusssicherAusgangsspannung
HIGH U(FO1A) / U(FO1B)UB-1.5 ... UB V DCLOW U(FO1A) / U(FO1B)0 ... 1 V DCDiskrepanzzeit
beider Sicherheitsausgängemax. 10 ms gemäß EN IEC 60947-5-3Einschaltzeitmax. 400 msReststrom Irmax. 0.25 mASchaltstrom
je Sicherheitsausgang FO1A / FO1B1 ... 150 mA

Mechanische Werte und Umgebung

Anfahrgeschwindigkeitmax. 20 m/minAnschlussart1 Steckverbinder M23, 19 polig, RC18Auszugskraft20 NBereitschaftsverzögerung8 sBetätigungskraft10 NEinbaulageTüranschlag DIN RechtsMechanische Lebensdauer1 x 10⁶Nachlauf5 mmRückhaltekraft20 NSchaltfrequenzmax. 0.5 HzSchock- und Schwingfestigkeitgemäß EN 60947-5-3SchutzartIP65 Umgebungstemperatur
bei UB = 24V DC-20 ... +55 °CWerkstoff
Sicherheitsschaltergehäuseglasfaserverstärkter ThermoplastSchalteraufnahmeZinkdruckgussZuhaltekraft Fmax3900 NZuhaltekraft FZh3000 N ZuhaltungsprinzipArbeitsstromprinzip

Zuverlässigkeitswerte nach EN ISO 13849-1

Gebrauchsdauer20 y
Not-HaltB10D0.13 x 10⁶
Überwachen der Zuhaltung und der Stellung der SchutzeinrichtungKategorie4Performance LevelPL ePFHD4,1 x 10 -9

Verschiedenes

Für die Zulassung nach UL giltBetrieb nur mit UL-Class 2 Spannungsversorgung oder gleichwertigen Maßnahmen siehe BetriebsanleitungZusätzliches Merkmalinkl. Blenden-Set Id. Nr. 120344

Zusätzliche Information

  • Türanschlag
  • Der Türanschlag ist umstellbar.
  • Unicode-Auswertung
  • Jedes Griffmodul ist hochcodiert (Unicode). Das Zuhaltemodul erkennt nur gelernte Griffmodule. Es können weitere Griffmodule gelernt werden. Es wird immer nur das jeweils zuletzt gelernte Griffmodul erkannt.
  • Zuhaltungsart
  • MGBS-L2 Zuhaltung durch Energie EIN betätigt und durch Federkraft entsperrt (Arbeitsstromprinzip).
  • Farbblenden-Set
  • Die Farbe der Drucktaster kann über das beiliegende Farbblenden-Set (5 Farben) selbst gewählt werden.
